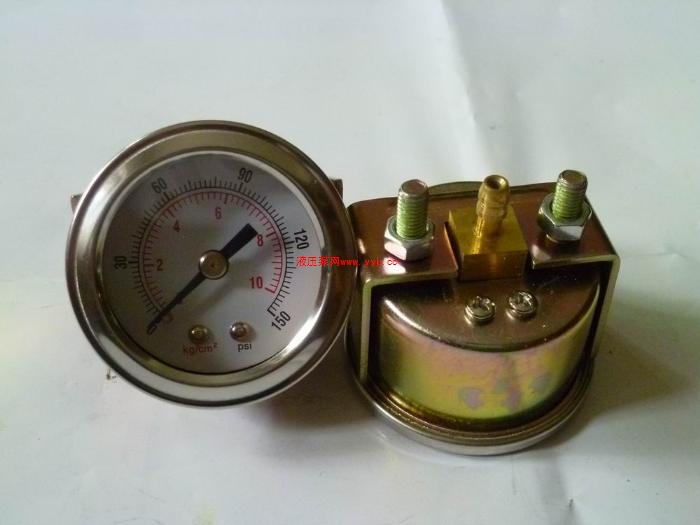

· 产品名称：轴向带边气压表
· 产品型号： 60QL-AD01
|
表盘直径
|
40MM 50MM 60MM 75MM 100MM
|
|
表壳材质
|
铁壳黑色或电泳镀铬，面板式安装
|
|
表盖材质
|
透明内扣式压克力盖
|
|
量程
|
-1～0……50bar
|
|
连接螺纹
|
铜合金M10、1/8、1/4PT、BSP、PT或非标定做
|
|
单位标示
|
Psi bar kpa kg/cm2 lbf/in2
|
|
精度等级
|
2.5%、1.5/%
|
|
使用环境条件
|
温度-40℃～70℃，相对湿度小于80%
|
|
温度影响
|
使用温度偏差偏离20±5℃，其温度误差不大于0.4%/10℃
|
|
执行标准
|
GB/T1226-2001
|
|
工作原理
|
压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力.波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度.C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。
|
|
适用范围
|
一般压力表使用于测量对爆炸性危险,不结晶、不凝固，对铜及铜合金无腐蚀作用的气体、液体或液体介质的压力.该产品广泛应用于气动元件配套使用. 由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
|
一般压力表使用注意事项：
1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
|
