一、产品概述

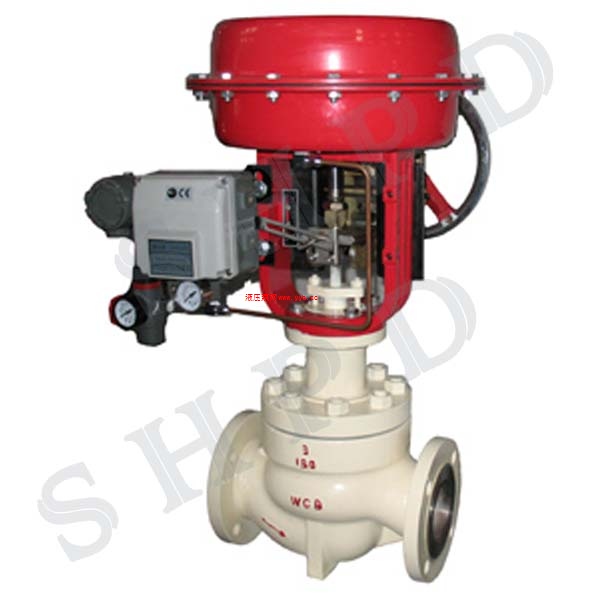

CV3000-HCB动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92。
二、技术参数和性能指标
阀 体
型 式 直通铸造球形阀
公称通径 100~300mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接:对接焊BW
材 料 ZG25 ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖 常温型(P):-17~+230℃ 伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):整体式(E2I)-100~-45℃ 焊接式(E2W)-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件
阀芯型式 先导式阀芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 0.02~0.10MPa、0.08~0.24MPa
供气压力 0.14、0.16、0.28、0.35MPa
气源接口 Rc 1 4
环境温度 -30~+70℃
阀作用型式 气—关式或气—开式
附 件 定位器、手轮机构、气动阀位传送器等
性 能
泄 漏 量 符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回 差 3%(不带定位器)、1%(带定位器)
基本误差 ±5%(不带定位器)、±1%(带定位器)
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1
