同步回路的功用是保证系统中两个或两个以下液压缸在运动中位移量相同或相同的速度运动。影响同步精度的因素很多，例如，液压缸外负载、泄漏、摩擦阻力、制造精.度、结构弹性变
同步回路的功用是保证系统中两个或两个以下液压缸在运动中位移量相同或相同的速度运动。影响同步精度的因素很多，例如，液压缸外负载、泄漏、摩擦阻力、制造精.度、结构弹性变形以及油液中含气量等，同步回路要尽量克服或减少这些因素的影响。
1.采用分流集流阀的同步回路
分流集流阀是流量控制阀当中的一种。它能自动对其输人(或输出)油液的流量等量或按比例地分配。采用分流阀的同步回路如图7-37所示。山等量分流阀2将液压泵输出的流量等量地分配给两个结构及尺寸都相同的液压缸，实现同步。
分流集流阀的同步精度一般为2%~5%(同步精度是两个液压缸最大位置误差与行程的百分比)。这种同步回路简单经济.且两缸在承受不同负载时仍能实现同步。
2.带补偿装置的串联液压缸同步回路

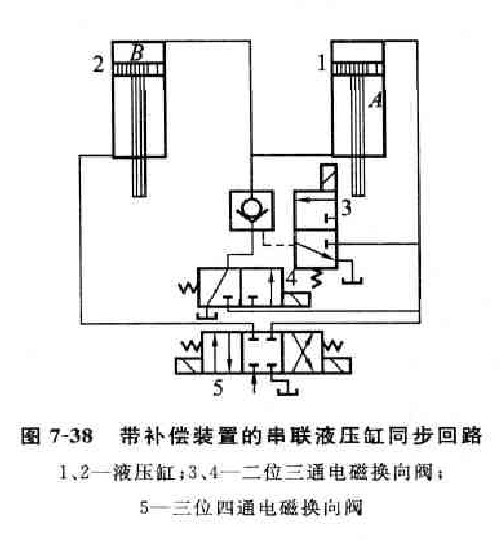

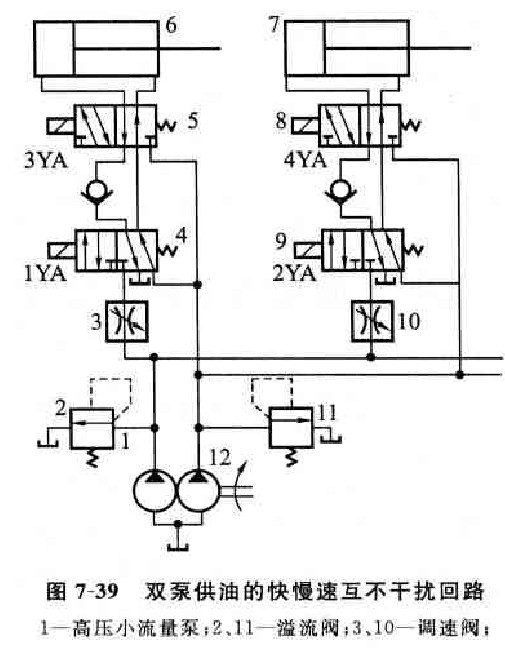

如图7-38所示为带补偿装置的串联液压缸同步回路，图中两液压缸串联，A腔B腔工作面积相等、进出流量相等，两液压缸的升降便可得到同步运动。补偿装置是使同步误差在每次下行运动中都可消除。即当二位四通电磁换向阀5在右位工作时。液压缸下降，若液压缸1的活塞先运动到底。它就触动电气行程开关使阀4通电，压力油便通过该阀和单向阀向液压缸2的B腔补油.推动活塞继续运动到底，位置误差即被消除。若液压缸2先运动到底，二位三通电磁换向阀3通电，控制压力油打开液控单向阀的反向通道，液压缸1的A腔通过液控单向阀回油，其活塞便可继续运动到底。这种串联液压缸同步回路。只适用于负载较小的液压系统。
