液压系统在保压过程中，由于油液被压缩，机件产生弹性变形，若迅速改变运动状态会产生液压冲击。因此，对于液压缸直径大于25cm、压力大于7Mpa的液压系统，通常要设置卸压回路，使液压缸高压腔的压力能在换向前缓慢释放。
1.节流阀卸压回路

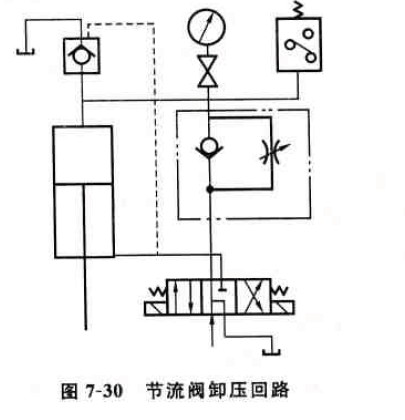

节流阀卸压回路如图7-30所示。当工作行程结束后，换向阀先切换至中位，使泵卸荷，同时液压缸上腔通过节流阀卸压口当压力降至压力继电器调定的压力时，微动开关复位并发出信号，使电磁换向阀切换至右位，压力油打开液控单向阀，液压缸上腔回油，活塞上升。
2.溢流阀卸压回路

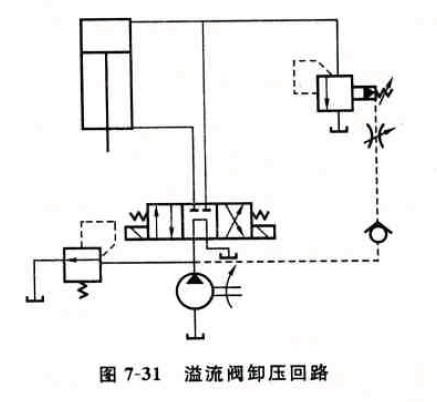

    溢流阀卸压回路如图7-31所示。当工作行程结束后.换向阀先切换至中位，使泵卸荷，同时溢流阀的外控口通过节流阀和.单向阀通油箱。因而溢流阀开启使液压缸上腔卸压。调节节流阀即可调节溢流阀的开启速度，也就调节了液压缸的卸压速度。溢流阀的调定压力应大于系统的最高工作压力，因此溢流阀也起到安全阀的作用。
