圖4-24所示為調速閥進油路調速回路，在液壓缸停止運動后，再啟動時出現跳躍式的前沖現象。

    回路中液壓缸停止運動時，調速閥中無油液通過，在壓差為零的情況下，減壓閥閥芯在彈簧力作用下將閥口全部打開，當液壓缸再次啟動時，減壓閥閥口處的壓降很小，節流閥受到一個很大的瞬時壓差，通過了較大的瞬時流量，呈現出液壓缸跳躍式的前沖現象。液壓缸必須在減壓閥重新建立起平衡后才會按原來調定的速度運動。

    經檢測，調速閥進口節流調速回路中液壓缸的啟動過程如圖4-25 (a)所示，圖中橫坐標為時間t，縱坐標為液壓缸行程L,液壓缸的運動速度為v=L/t=tanα（α越大表示速度越快）。

    圖中曲線表明：液壓缸從靜止到達其調定速度（用α表示）之前，出現一個瞬時高速度（用α'表示），它跳躍了0.7mm，經過20s后才達到調定速度， 即減壓閥才起調節作用。

    圖4-25 (b)所示為處理后獲得的無眺躍過程，它是通過給調速閥添加一條控制油路后得來的。
    圖4-26所示為從泵的出口處引出一條控制油路a,在X處與減壓閥的無彈簧腔連接，又將該腔通向調速閥進口P的控制油路在y處斷開，并做成一個可切換的、與換向閥關聯的結構。當換向閥處于中位，液壓缸停止運動時，y處斷開，減壓閥在泵的壓力油作用下關閉其閥芯開口；當切換換向閥使液壓缸啟動時，y處接上，減壓閥又恢復原有功能（這時閥芯由關閉狀態轉換到原來的調節狀態，即使液壓缸以調定速度移動的狀態、這個過程可以清楚地從圖4-25 (b)的曲線中看出來，閥芯用了 70ms的時間轉換其狀態才使液壓缸無跳躍地達到其調定速度。使用這種控制方式時，必須注意使接頭X和X處的壓力接近于相等。

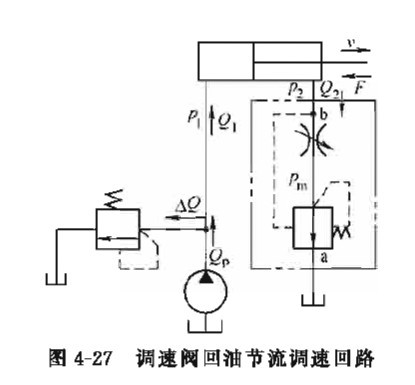

    又如圖4-27為調速閥回油節流調速回路。液壓缸在停歇后再開動時，出現跳躍式前沖現象，比調速閥進油節流調速更嚴重。
    出現前沖現象的基本原因及消除措施與調速閥進油調速完全相同。這里對前沖現象嚴重的原因及消除方法作進一步的分析。

    經調査、調試和分析，發現液壓缸停歇運動的時間越長，開動時前沖現象就越厲害。其原因是由于液壓缸回油腔中油液有泄漏現象。當液壓缸停歇越長，回油腔中的油液漏得越多，于是回油腔中的背壓就越小，調速閥中減壓閥壓力調整越困難，所以液壓缸前沖現象越嚴重。因此消除液壓缸回油腔中油液的泄漏將會大大減少液壓缸啟動時的前沖現象。
    調速閥裝在進油和回油路上的調速回路的工作情況與節流閥進油、回油節流調速回路基本相同。但由于回路中采用了調速閥代替節流閥，回路的速度穩定性大大提高。當然液壓閥和液壓缸的泄漏、調速閥中減壓閥閥芯處的彈簧力以及液壓力變化等情況，實際上還是會因載荷的變化對速度產生一些影響，但在全載荷下這種調速回路的速度波動量不會超過士4%。
在調速閥進油節流調速回路中，調速閥大都制成減壓閥在前、節流閥在后的結構形式。這樣做的優點是：液壓缸工作壓力負P1（無桿腔壓力）隨載荷所發生的變化直接作用在減壓閥上，調節作用快。缺點是：油液通過減壓闔閥口時發熱，熱油進人節流閥，油溫又隨著減壓閥的壓降的變化而變化，因而使節流的系數C值不能保持恒定。
    在調速閥回油節流調速回路中，以采用節流閥在前，減壓閥在后的結構形式為好。因?yàn)?br /> 這種形式不僅使壓力P2（有桿腔壓力）的變化直接作用在減壓閥上，調節作用快，而且通過節流閥的油液溫度不受減壓閥閥口節流作用的影響。
    調速閥進油和回油節流調速回路適用于對運動平穩性要求較髙的小功率系統，如鏜床、車床和組合機床的進給系統，回油節流還適用于銑床的進給系統。
